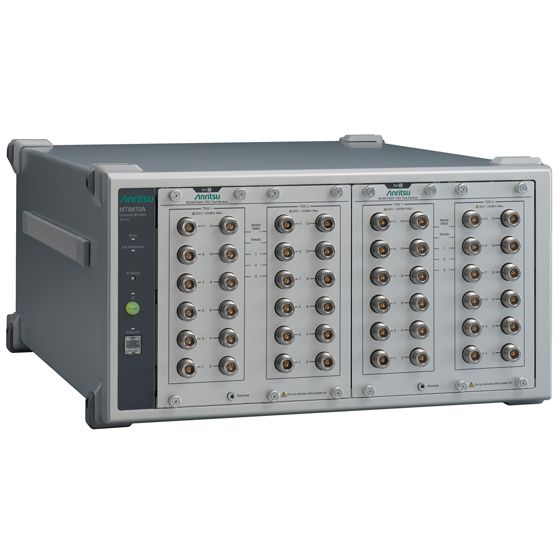

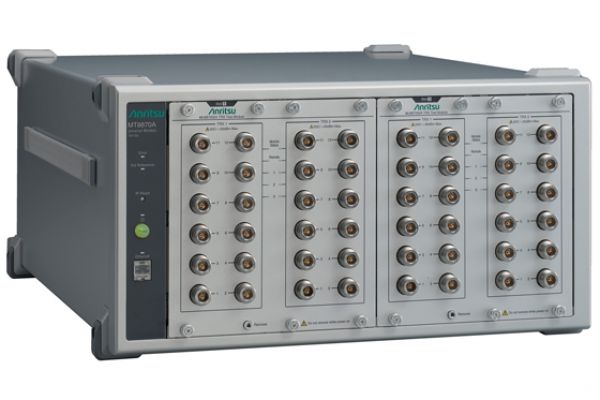

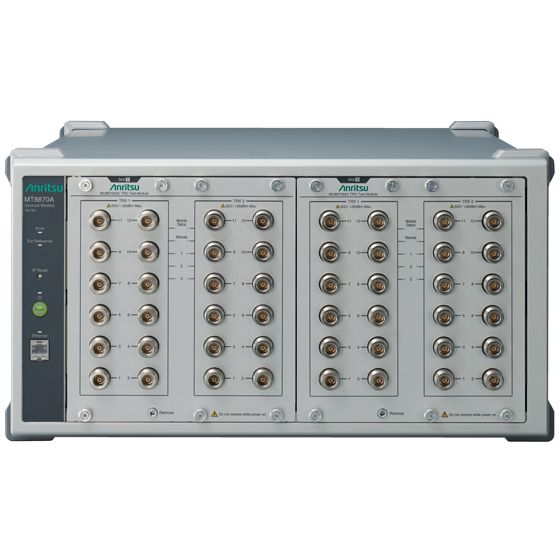

MT8870A通用無線測試儀
==========================
深圳市美高藍電子儀器有限公司
本司現貨儲備，價格優惠，品質保證
咨詢熱線：138-2374-5282（vx同號）
網址：http://www.zdoozr.cn/
地址：深圳市寶安三區龍井路1號東江豪苑32A1-B1
============================
描述：
通用無線測試套件MT8870A支持多種無線通信標準，包括5G NR Sub-6 GHz、LTE / LTE-Advanced、LTE-V2X、NB-IoT、Cat-M、V2X 802.11p、WLAN、藍牙等。是用于智能手機，汽車和物聯網終端以及通信模塊等大規模生產線的測量儀器。MT8870A主機可安裝三種發送/接收測試模塊（MU887000A / MU887001A / MU887002A），每種模塊都具有內置的矢量信號發生器和矢量信號分析儀，用于對移動終端和通信模塊進行發送和接收測試。
- 1臺主機架可以容納4個測試模塊
- 一臺MT8870A最多可容納4個測試模塊，每個測試模塊可作為獨立的測量儀器實現完全獨立的測量。由于測試模塊共享電源，主機架，內部總線接口等，因此可以通過在一臺主機架上安裝多個測試模塊來減少總設備投資。
- 可同時測量四臺終端設備，每個模塊最多可直接連接12個天線端口
- 通過安裝4個測試模塊，MT8870A可以同時連接4臺被測設備并進行并行測量。無線通信方式的多樣化導致了無線通信設備所使用的天線端子數量的增加。 新推出的MU887002A一個模組最多可連接12個設備天線，從而簡化了測試環境。
- 標配帶寬高達200 MHz
- MT8870A中安裝的MU887000A / MU887001A標配160 MHz帶寬，而MU887002A標配200 MHz帶寬。 可以執行5G NR Sub-6 GHz和WLAN 802.11ax發送/接收測量測試。 將來可實現支持5G NR Sub-6 GHz 2CC傳輸/接收測試。
- 支持多種無線標準
- MT8870A 僅一臺即可支持多種無線通信標準 (如 5G，LTE/LTE-Advanced，V2X，WLAN，Bluetooth® 等) ，并可進發射功率測試，傳輸模塊準確性等發送測試，接受靈敏度等接收測試等。
- 支持的標準：5G NR sub-6 GHz, LTE/LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, W-CDMA/HSPA, TD-SCDMA, GSM/EDGE, CDAM2000/1xEV-DO, WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X)/be, Bluetooth, ZigBee, Z-Wave, FM/RDS, GPS/Galileo/GLONASS/BeiDou/QZSS, DVB-H, ISDB-T/ISDB-Tmm
- MT8870A中安裝的測試模塊MU887000A / MU887001A可以配備音頻分析儀和音頻發生器，支持模擬和數字單聲道/立體聲音頻，從而節省了空間并提高了通信模塊制造中的測量效率。
通用無線測試套件 MT8870A
- 專為智能手機、平板電腦、汽車、IoT設備和無線模塊大批量生產測試應用而設計
- 支持適合 WLAN、蜂窩、藍牙及其他短距離通信應用
- 小巧底座內包含 4個高性能模塊
- 支持多個無線標準的同時測量
- 單個許可即可實現所有安裝模塊的相關功能
特征：
TRX 測試模塊 MU887000A/MU887001A
- 內置信號發生器和信號分析儀
- 寬測量帶寬：160 MHz
- 寬頻率范圍：10 MHz 至 6 GHz
- 一個模塊支持多種無線標準
支持的標準：5G NR sub-6GHz、
LTE/LTE-Advanced、LTE-V2X、NB-IoT、Cat-M、W-CDMA/HSPA、TD-SCDMA、GSM/EDGE、CDAM2000/1xEV-DO、
WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X)、Bluetooth Core Specification、ZigBee、Z-Wave、FM/RDS、GPS/Galileo/GLONASS/BeiDou/QZSS、DVB-H、ISDB-T/ISDB-Tmm
TRX 測試模塊 MU887002A
- 集成了2個測試模塊，每個測試單元具有內置的信號發生器和信號分析儀，并且可以獨立測試
- 每個測試模塊有12個天線端子，具有同一信號的同時輸出功能，無需外部功分器即可連接到DUT進行測試。通過安裝硬件選件 MU887002A-007 將頻率范圍擴展到 7.3 GHz
- 在測試模塊中內置CPU，不會因外部PC而導致測量速度不同。
- 測量帶寬寬：200 MHz，頻率范圍廣：400 MHz 至 6 GHz
- 輸出調制信號時也可以保持0 dBm 最大輸出電平（信號質量取決于頻率和波形。）
- 一個模塊支持多種無線標準
- 支持的標準：5G NR sub-6 GHz, LTE/LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, W-CDMA/HSPA, TD-SCDMA, GSM/EDGE, CDMA2000/1xEV-DO, WLAN 802.11b/g/a/n/ac/ax/p(DSRC V2X), Bluetooth, ZigBee, Z-Wave, GPS/Galileo/GLONASS/BeiDou/QZSS, DVB-H, ISDB-T
