一、 儀器概述：高性能與速度的完美結合

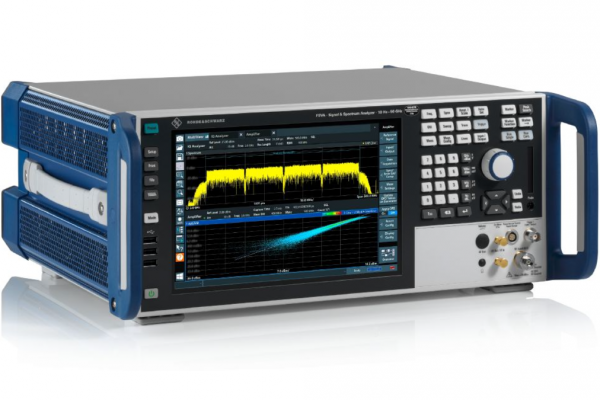

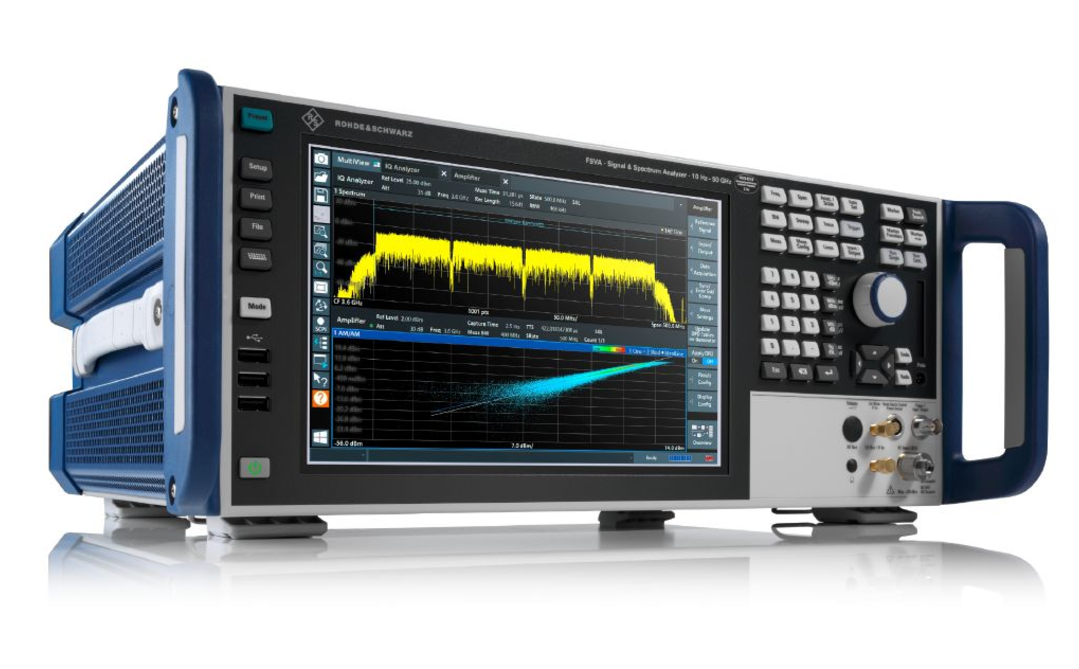

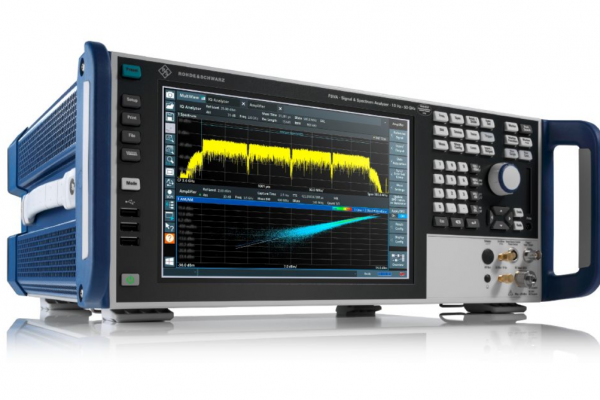

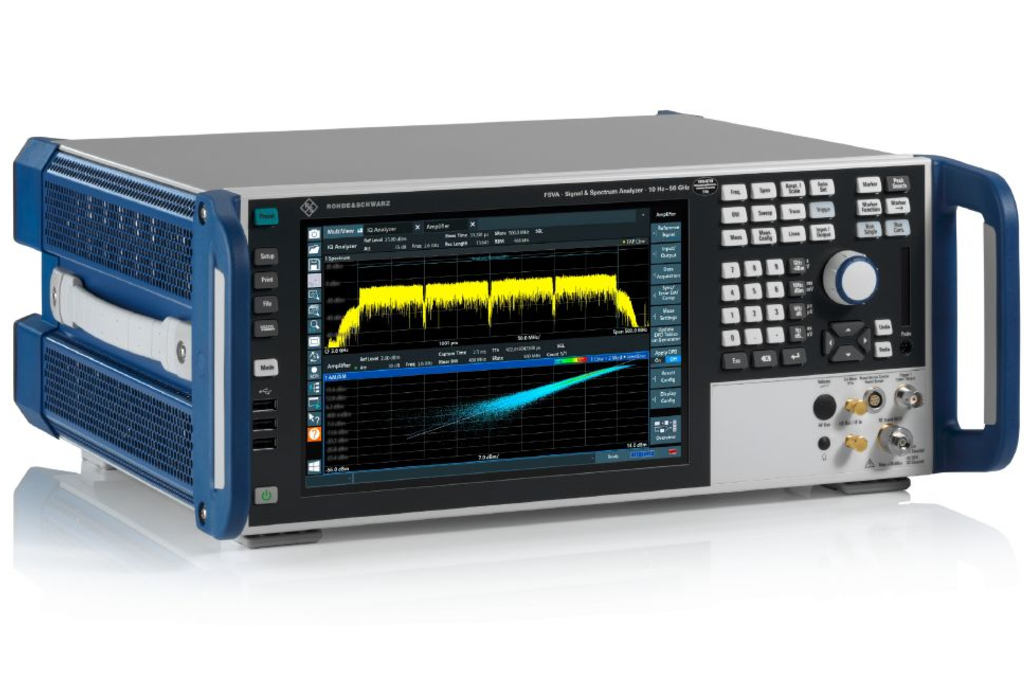

R&S FSVA3000 是羅德與施瓦茨（Rohde & Schwarz）推出的一款中高端頻譜和信號分析儀。它成功地將實驗室級的高性能與生產環境的測試速度融為一體，覆蓋從低頻到毫米波的廣泛應用。

FSVA3000 系列建立在現代化的硬件平臺之上，提供了出色的射頻指標、豐富的內置功能以及流暢的觸摸屏操作體驗。其頻率范圍可覆蓋?2 Hz 至 44 GHz 或 50 GHz，是從事研發、認證、生產和教育領域的工程師進行頻域和調制域分析的強大工具。

二、 核心特點與優勢

1. 卓越的動態范圍與低相位噪聲

   • 具備極高的動態范圍（典型值 > 119 dB @ 10 GHz offset）和極低的相位噪聲，能夠精確測量微弱信號，即使在存在大干擾信號的情況下也能清晰分辨小信號，這對于雜散搜索和鄰道功率測量至關重要。

2. 驚人的測量速度

   • 采用優化的硬件架構和快速數字處理單元，實現了極快的掃描速度和零掃描時間（在 FFT 模式下），大大縮短了測試時間，特別適合在大規模生產線上進行高吞吐量測試。

3. 全功能觸摸屏與直觀操作

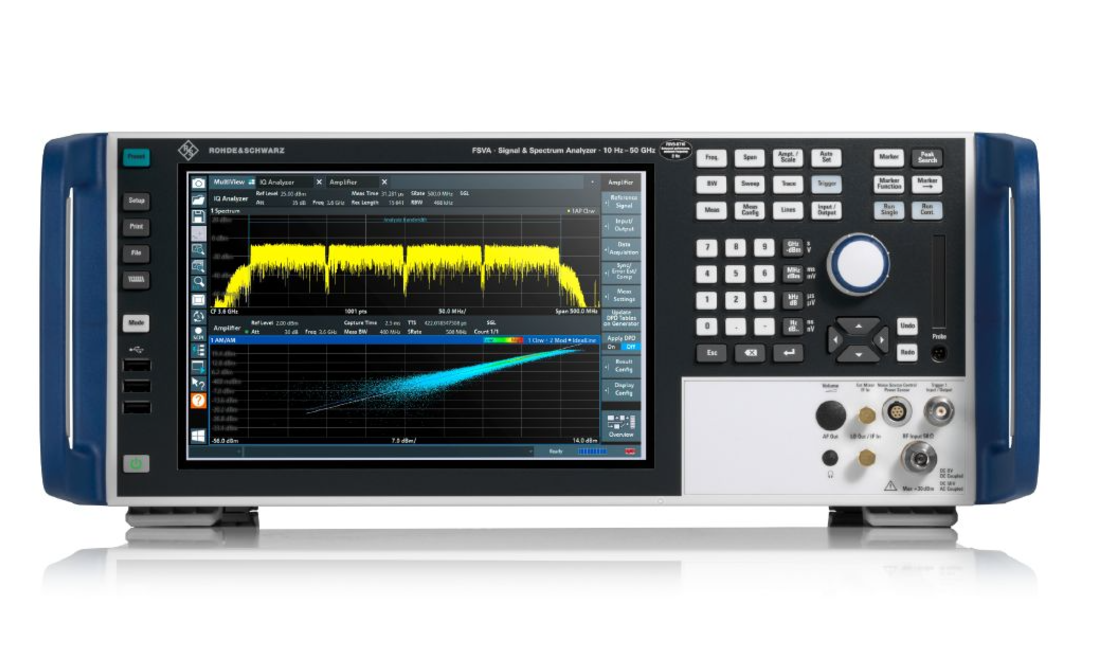

   • 配備大型?13.3 英寸全高清電容觸摸屏，用戶界面直觀，支持手勢操作，極大地簡化了復雜測量的設置過程，提高了工作效率。

4. 豐富的內置分析功能

   • 遠超傳統頻譜分析儀，內置了矢量信號分析（VSA）、脈沖分析、噪聲系數測量（需選件）、模擬解調?和?EMI 預兼容測試（符合 CISPR 標準）等多種功能，是一臺真正的多功能分析儀。

5. 強大的連通性與自動化支持

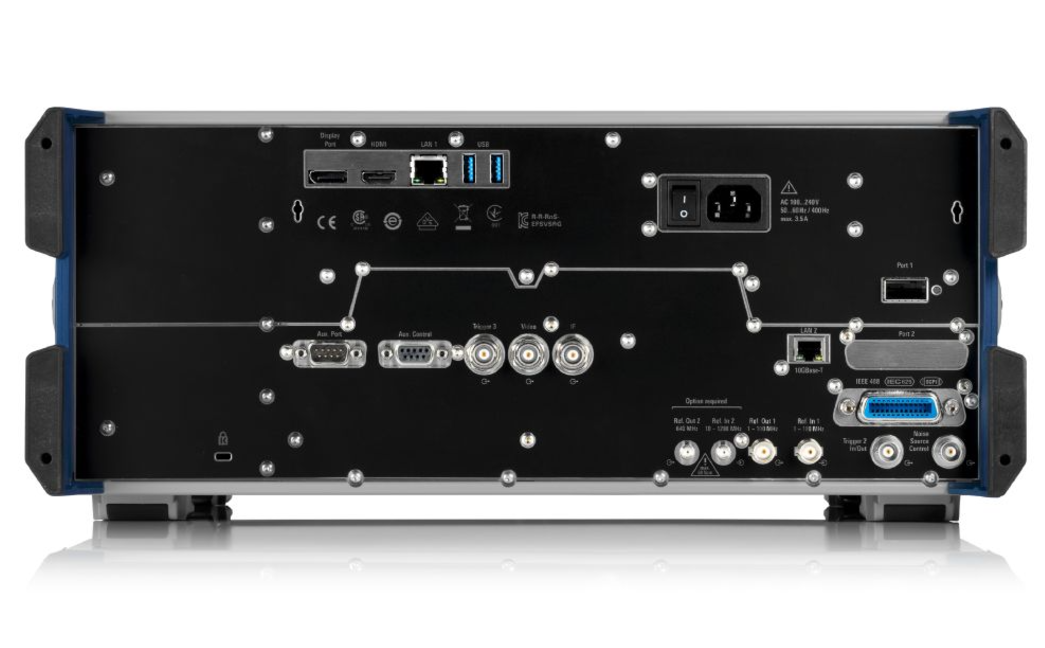

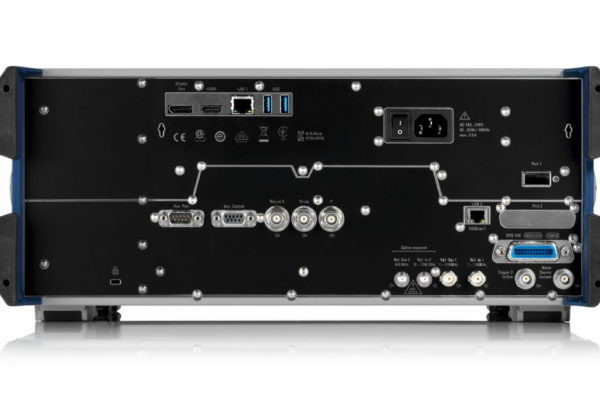

   • 提供豐富的接口（LAN, GPIB, USB）和符合?SCPI?標準的遠程控制命令，可輕松集成到自動化測試系統（ATE）中，滿足無人值守生產和長期測試的需求。

?

三、 詳細技術參數表

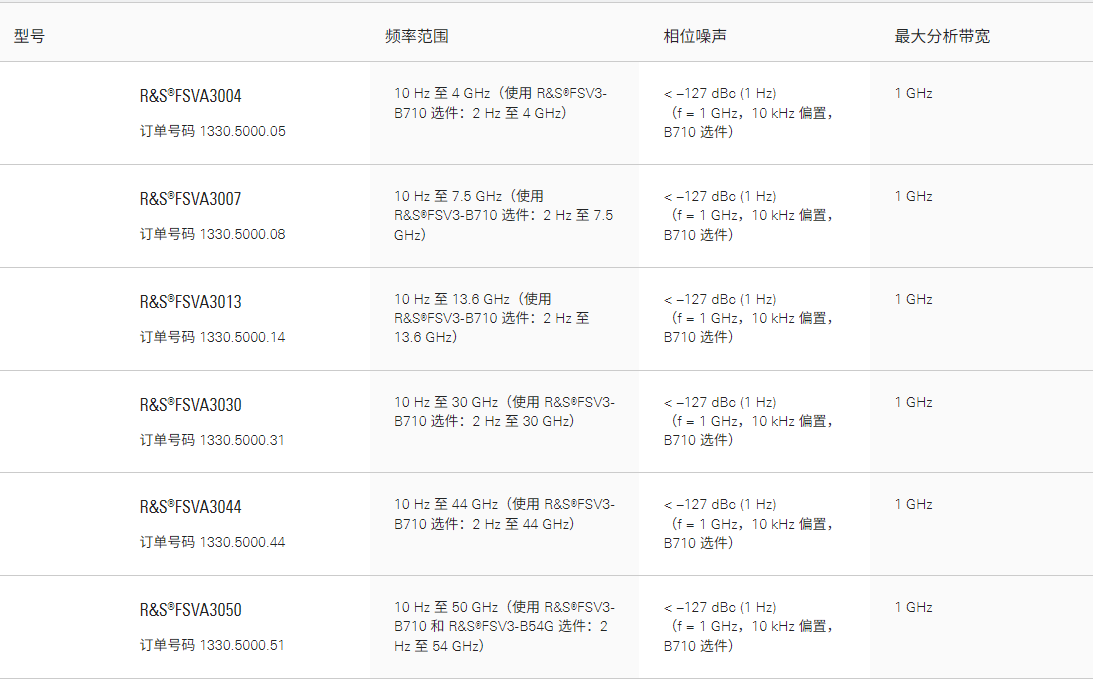

以下為 R&S FSVA3000 系列的典型技術指標（以最高配置為例）。

四、 關鍵選件與功能

FSVA3000 的功能可通過選件進行擴展，用戶可以根據實際需求進行靈活配置。

• 頻率升級選件：

  • R&S FSVA-B2x: 將頻率上限升級至 44 GHz 或 50 GHz。

• 硬件增強選件：

  • R&S FSVA-K30:?前置放大器，顯著提高靈敏度，用于微弱信號測量。

  • R&S FSVA-K18:?相位噪聲選件，提供專用的相位噪聲測量功能。

• 分析功能選件（軟件）：

  • R&S FSVA-K70:?矢量信號分析 (VSA)，用于數字調制信號分析（如 5G NR, WLAN, LTE等）。

  • R&S FSVA-K40:?噪聲系數測量，可直接測量放大器、變頻器等器件的噪聲系數，無需額外硬件。

  • R&S FSVA-K6:?脈沖測量，用于雷達脈沖信號的特性分析。

  • R&S FSVA-K15:?EMI 預兼容測試，內置 CISPR 帶寬、探測器器和限制線，方便進行電磁干擾預測試。

五、 主要應用領域

• 無線通信研發與生產：5G NR、WLAN (Wi-Fi 6/6E/7)、物聯網、衛星通信等部件的頻譜、調制和信號質量分析。

• 航空航天與國防：雷達、電子戰（EW）系統、跳頻信號、脈沖信號的測試與分析。

• 功率電子與時鐘：開關電源的EMI診斷、晶體振蕩器和頻率合成器的相位噪聲測量。

• 教育科研與一般電子：大學實驗室、科研院所進行通用射頻測量和教學演示。

• EMC預兼容測試：在產品開發階段進行快速的電磁干擾診斷和排查。
